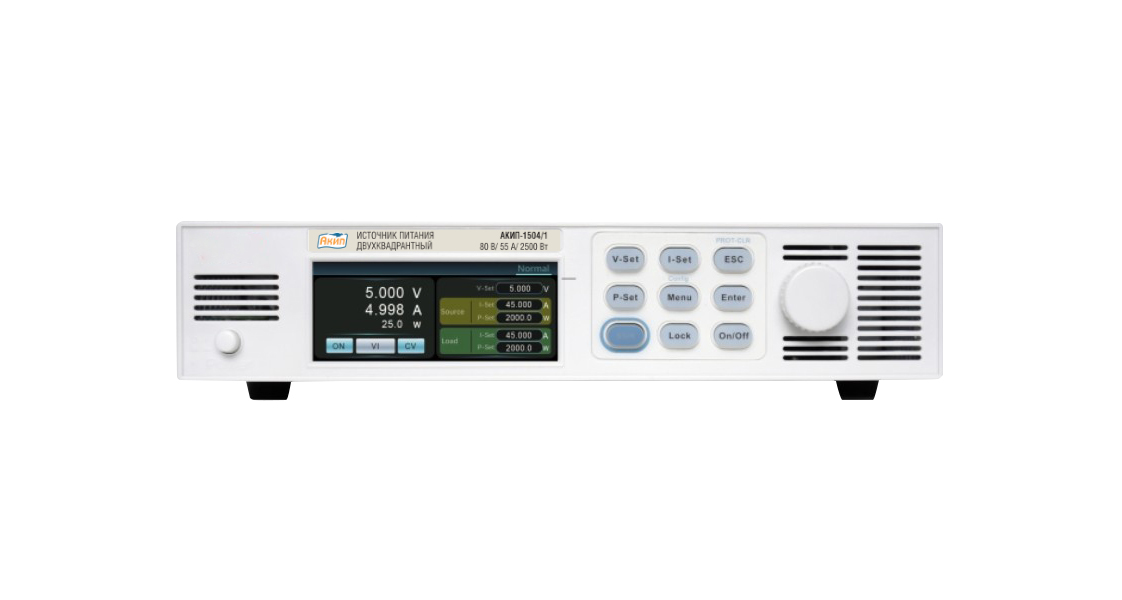

Описание двухквадрантного источника питания постоянного тока АКИП-1504/3:
АКИП-1504 может работать в двух квадрантах,т.е. он может подавать и поглощать энергию, а также возвращать энергию в сеть, чтобы сэкономить потребление энергии и уменьшить рассеивание тепла, что может значительно снизить стоимость тестирования. Серия источников питания АКИП-1504 обеспечивает высокую точность измерений и множество функций тестирования, которые могут быть широко использованы в новой энергетике, автомобилестроении, хранении энергии, разработке электроприводов, моделировании батарей и других отраслях.
Двунаправленный ток, бесшовное переключение между источником и нагрузкой
Источник постоянного тока серии АКИП-1504 может не только обеспечивать внешнее питание, но и поглощать энергию, а также возвращать электрическую энергию в сеть в чистом виде. Двунаправленный источник питания серии АКИП-1504 может непрерывно и бесшовно переключаться между генерацией и поглощением тока, эффективно избегая перегрузки по напряжению или току. Он широко используется для тестирования литий-ионных батарей, ИБП, плат защиты батарей и другого оборудования для хранения энергии.
Широкий диапазон выходной мощности
Двухквадрантный источник питания постоянного тока серии АКИП-1504 имеет широкодиапазонную конструкцию. Один источник питания может выдавать более широкий диапазон напряжения и тока при номинальной выходной мощности, удовлетворяя сценариям применения для тестирования продуктов с различными уровнями напряжения/тока, а также значительно снижая стоимость покупки и занимаемое пространство в лабораторных или автоматизированных испытательных системах. Выходная мощность АКИП-1504 составляет 2,5 - 7,5 кВт. Максимальное выходное напряжение и выходной ток достигают 80 В и ±170 А, и источник питания может охватить больше приложений, что позволяет сэкономить средства.
Функция приоритета CC / CV
Серия АКИП-1504 имеет функцию установки приоритета цепи обратной связи по напряжению или приоритета цепи обратной связи по току, она может принять оптимальный режим работы для тестирования в соответствии с характеристиками ИУ, чтобы лучше защитить ИУ. Как показано на рисунке 1, когда необходимо уменьшить перерегулирование напряжения во время тестирования, следует использовать режим приоритета напряжения, чтобы получить быстрое и плавное нарастание напряжения. Как показано на рисунке 2, когда необходимо уменьшить перерегулирование тока во время тестирования, следует использовать режим приоритета тока, чтобы получить быстрое и плавное нарастание тока.
Особенности двухквадрантного источника питания постоянного тока АКИП-1504/3:
- максимальная мощность: 7,5 кВт;
- напряжение: 80 В; Ток: 170 A;
- встроенная рекуперативная электронная нагрузка для работы в двух квадрантах: генерация и поглощение тока;
- возможность встраивания в 19'' стойку, высота 1U;
- имитация батареи, построение последовательностей, поддержка тестов заряд/разряд;
- режимы CC, CV, CR и CP, поддержка приоритета работы CC/CV;
- широкий набор режимов защиты: OVP/OCP/OPP/UVP/UCP;
- опция: моделирование кривых IV, PV матрицы солнечных панелей;
- регулируемая скорость нарастания напряжения и тока;
- цветной экран с диагональю 8,13 см;
- интерфейсы ДУ: LAN/RS232/RS485/CAN;
- поддержка протоколов: Modbus-RTU/CAN, SCPI.
