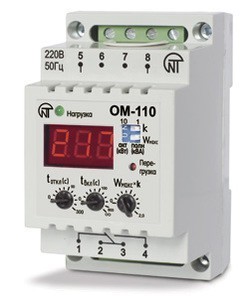

Реле ограничения мощности ОМ-110 от Новатек-Электро предназначено для постоянного контроля активной или полной мощности однофазной нагрузки. Измеряемый диапазон мощности от 0 до 20кВт или от 0 до 20кВА.
ОМ-110 выполняет отключение нагрузки в случае превышения заданного пользователем уровня максимально допустимой мощности потребления нагрузки (с заданным временем отключения) и последующим автоматическим включением (с заданным временем задержки включения или с блокировкой повторного включения).
На лицевой панели устройства установлены потенциометры и дип-переключатели, которые позволяют пользователю установить:
- уровень максимально допустимой мощности;
- время срабатывания реле;
- время задержки автоматического повторного включения (АПВ).
Измерение потребляемой мощности производится без разрыва электрической цепи с помощью токового датчика, встроенного внутрь устройства.
Реле ОМ-110 может быть использовано как:
- цифровой ваттметр (измеритель активной или полной мощности);
- реле ограничения потребляемой мощности.
Питания ОМ-110 осуществляется от цепей измерения напряжения
ОМ-100 характеристики:
| Параметры | Значения |
| Номинальное напряжение питания, В | 220 |
| Напряжение, при котором сохраняется работоспособность, В* | от 130 до 300 |
| Частота сети, Гц | 47 − 53 |
| Диапазон измерения, – активной мощности P, кВт – полной мощности S, кВА |
0-20 0-20 |
| Точность измерения мощности, не хуже | 1% |
| Диапазон регулирования уставки максимальной мощности а) k="1; Wmax, кВт(кВА) Абсолютная погрешность измерения мощности, не более, кВт(кВА) б)k=10; Wmax, кВт(кВА) Абсолютная погрешность измерения тока, не более, кВт(кВА) |
0 − 2.0 ±0,05 0-20 ±0,5 |
| Диапазон регулирования по tвкл, с | 0 − 900, ∞ |
| Диапазон регулирования по tоткл, с | 0 − 300 |
| Время готовности, не более, с | 0,5 |
| Потребляемая мощность (под нагрузкой), ВА, не более | 3,0 |
| Максимальный коммутируемый ток выходных контактов при cosφ="1, А | 8 |
| Степень защиты: - прибора - клеммника |
IP40 IP20 |
| Климатическое исполнение | УХЛ4 |
| Диапазон рабочих температур, °С | от - 25 до +55 |
| Температура хранения, °С | от - 45 до +70°С |
| Масса, кг, не более | 0,200 |
| Габаритные размеры (типоразмер– 3 стандартных S-модуля на DIN-рейку 35 мм), мм | 50 х 90 х 58 |
| *В ОМ-110 предусмотрено отключение индикатора при снижении питания ниже 120 вольт и блокировка функционирования ОМ-110 при снижении напряжения питания ниже 100 вольт. | |
