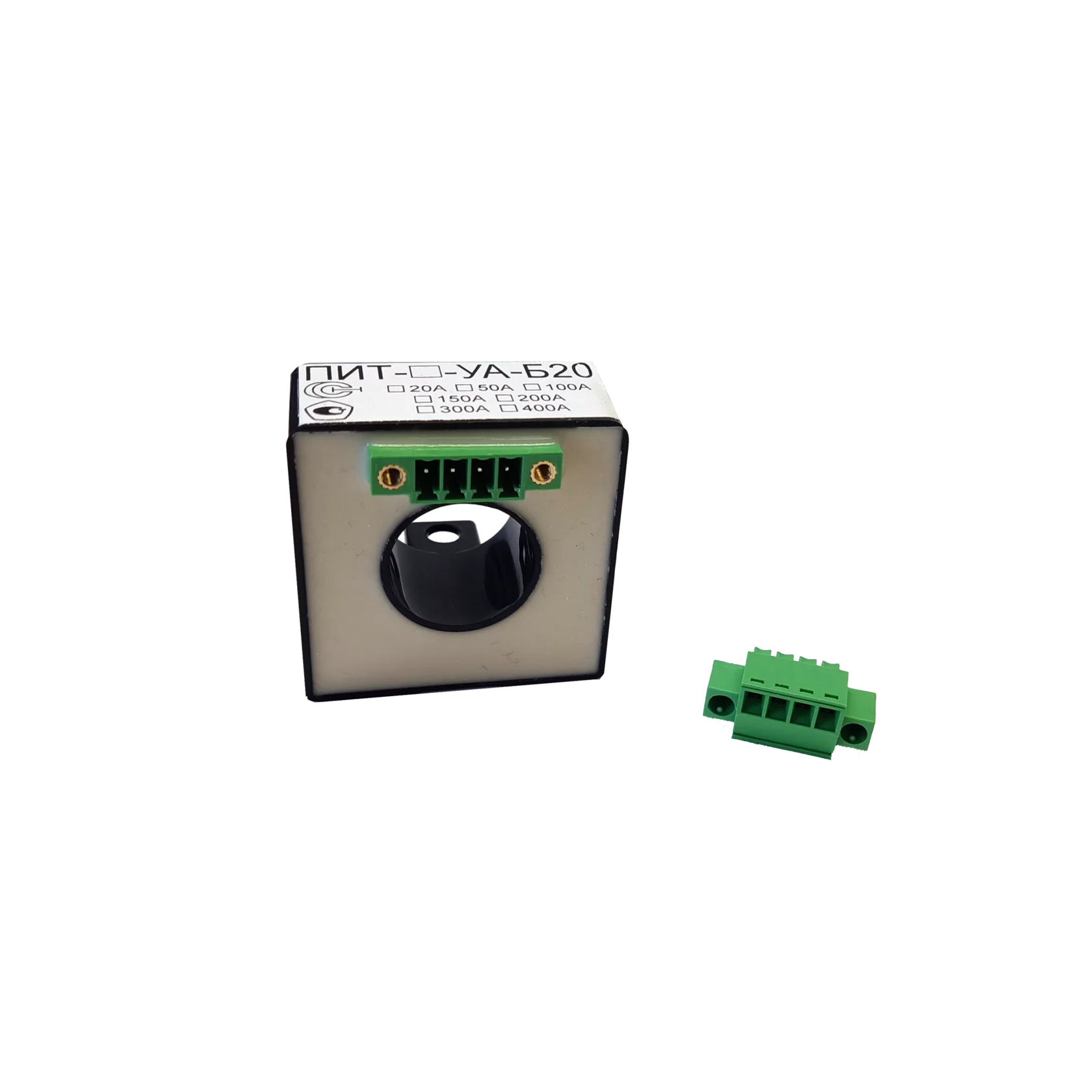

Каталог продукции Инновационные устройства контроля, защиты и управления. Микропроцессорные релейные устройства Преобразователи измерительные (постоянного и переменного тока, постоянного и переменного напряжения, активной мощности) Преобразователи (датчики) измерительные постоянного и переменного тока ПИТ-200-УА-Б20 преобразователь силы тока измерительный постоянного и переменного тока
Преобразователи силы тока измерительные ПИТ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода:
Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.
Преобразователи ПИТ-У предназначены для работы в составе измерительных и управляющих систем.
Измерительные преобразователи ПИТ-_-УА-Б20 выпускаются с разным диапазоном измеряемых токов:
По требованию заказчика возможно:
| Параметр | Значение | ||||||
| ПИТ-20-УА-Б20 | ПИТ-50-УА-Б20 | ПИТ-100-УА-Б20 | ПИТ-150-УА-Б20 | ПИТ-200-УА-Б20 | ПИТ-300-УА-Б20 | ПИТ-400-УА-Б20 | |
| Диапазон измеряемых токов, А | 0...20 | 0...50 | 0...100 | 0...150 | 0...200 | 0...300 | 400 |
| Сила тока на выходе при номинальном токе на входе, мА | 10 | 25 | 50 | 75 | 50 | 75 | 100 |
| Максимальное сопротивление нагрузки, Ом | 600 | 240 | 120 | 80 | 120 | 80 | 60 |
| Предел допускаемой основной приведенной погрешности, %, не более | ±1,0 | ±1,0 | ±0,7 | ±0,7 | ±0,7 | ±0,5 | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур: группа А группа В группа С | ±1,5 ±2,0 ±2,5 | ±1,0 ±1,5 ±2,0 | ±0,5 ±0,7 ±1,0 | ||||
| Частота преобразуемой силы тока, кГц | 0-100 | ||||||
| Время установления выходного сигнала не более, с | 0,00001 | ||||||
| Время установления рабочего режима не более, с | 60 | ||||||
| Время непрерывной работы, не менее, ч | неограниченно | ||||||
| Время перегрузки по входу, полуторократный номинальный ток | неограниченно | ||||||
| Напряжение питания, Uп, В * | ± от 14,25 до 15,75 (+ от 24,0) | ||||||
| Ток потребления по цепи питания не более, мА | 50 | 65 | 90 | 115 | 90 | 115 | 140 |
| Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В | 6000 | ||||||
| Сопротивление изоляции в рабочих условиях не менее, МОм | 5 | ||||||
| Диаметр отверстия подтоковую шину, мм | 20 | ||||||
| Габаритные размеры, не более, мм | 44х44х34 | ||||||
| Масса, не более, г | 200 | ||||||
| Нормальные условия применения | температура окружающего воздуха 20±5°C; относительная влажность 30...80%; атмосферное давление 650... 800 мм рт. ст. | ||||||
| Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном) | температурная группа А: 0...+70°C; температурная группа В: -10...+70°C; температурная группа С: -40...+70°C; относительная влажность до 90% при 25°C; атмосферное давление 650...800 мм. рт. ст | ||||||
Примечание:
* по согласованию с разработчиком, допускается питание преобразователей отоднополярного источника.
| № | Наименование | Количество |
| 1 | Преобразователь измерительный постоянного и переменного тока ПИТ-200-УА-Б20 | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
| Артикул: | Наименование: | Цена: | ||
| 1. | ep-4778-27857 |  | ПИТ-_-УА-Б20 преобразователь измерительный постоянного и переменного тока | 22 500 Р |
