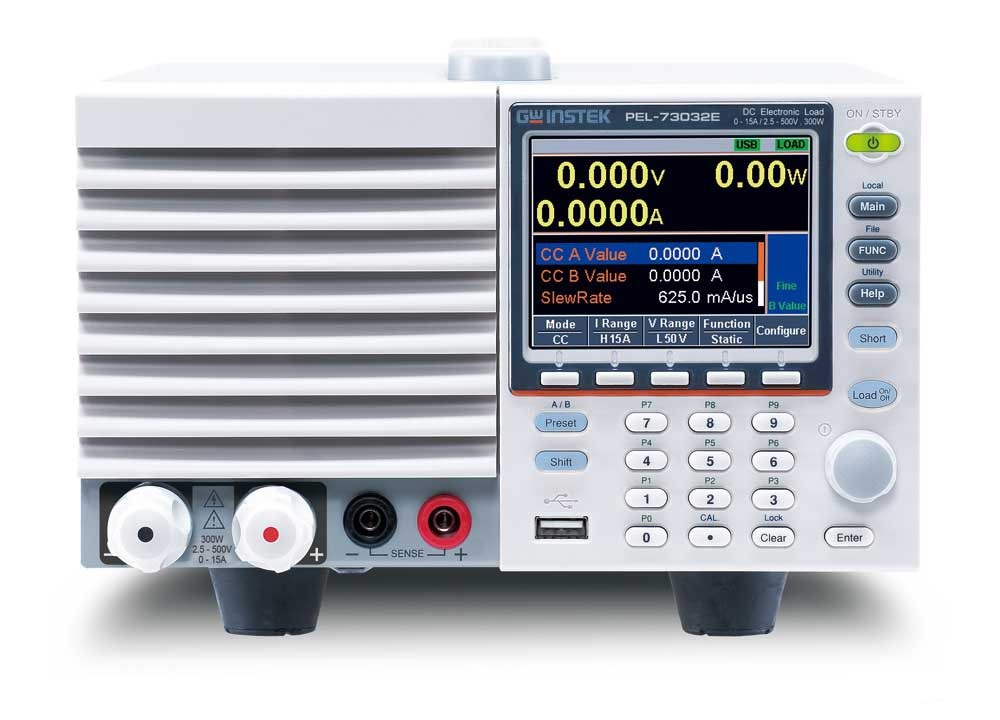

PEL-73032E — нагрузка электронная программируемая

PEL-73032E — нагрузка электронная программируемая
Артикул: 414102
Модель: PEL-73032E
Гарантия: 12 мес.
Бренд: GOOD WILL Instek
Цена:
353 702 Р
Доступен для заказа
Добавить к сравнению

Особенности нагрузки электронной программируемой PEL-73032E:

  • Число входов: 1 канал, мощность нагрузки 300 Вт;
  • Входные параметры: постоянное напряжение до 500 В, ток до 1,5А/ 15А;
  • Высокая точность (± 0,1%) и разрешение;
  • Режимы работы (4): постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP);
  • Комбинация осн. режимов (3 вида): CC+CV, CP+CV, CR+CV;
  • Динамический режим для CC и CR, регулируемая скорость нарастания нагрузки;
  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от снижения напряжения (UVP), от переполюсовки (REV);
  • Функция «Последовательность»/Sequence: «Нормально» - до 10 вых. последовательностей (каждая до 1.000 шагов с длительность 1 мс) или быстродействующий режим «Быстро» - 1 набор (до 1.000 шагов с мин. длительностью 25 мкс);
  • Функция контроля (аналог. управления) внешним сигналом I/O, допусковый контроль (GO/ NG);
  • Интерфейсы USB, GPIB (Опция);
  • Два диапазона установки значений: низкий (L), высокий (H);
  • Внутренняя память (запись/вызов): 100 ячеек (профили настроек).



Параметр Значение
Входные параметры
Диапазон НИЗКИЙ ( Low ) ВЫСОКИЙ ( High )
Мощность 300 Вт
Напряжение на нагрузке 2,5... 500 В 2,5... 500 В
Ток в нагрузке 0 ... 1,5 А 0 ... 15 А
Мин Uвых (постоянный) 2,5 В @ 1,5 А 2,5 В @ 15 А
Режим стабилизации силы тока (СС). Статический режим
Диапазон установки 0 ... 1,5 А 0 ... 15 А
Дискретность установки 0,05 мА 0,5 мА
Погрешность установки ±(0,1%* Iуст +0,1%* Iконечн ) + U вх/500 кОм ±(0,1%* Iуст +0,2%* Iконечн ) + U вх/500 кОм
Режим стабилизации силы тока (СС). Динамический режим
Диапазон установки 0 ... 1,53 А 0 ... 1,53 А
Дискретность установки 0,05 мА 0,5 мА
Погрешность установки тока ± 0,8 % от предела
Режим стабилизации силы тока (CR). Статический режим
Диапазон установки (Ом/См) 6 См ... 0,0002 См (0,16666 ... 5000 Ом) (300 Вт/ 50 В)
0,6 См ... 0,00002 См (1,6666 Ом - 50 кОм (300 Вт/ 500 В)
Дискретность установки 0,0002 См (50 В)
0,00002 См (500 В)
Погрешность установки тока ± (0,3 %* Rуст +0,06 См) + 0,002 мСм
Режим стабилизации силы тока (CR). Динамический режим
Диапазон установки (Ом/См) 6 См ... 0,0002 См (0,16666 ... 5000 Ом) (300 Вт/ 50 В)
0,6 См ... 0,00002 См (1,6666 Ом - 50 кОм (300 Вт/ 500 В)
Дискретность установки 30.000 шагов
Погрешность установки тока ± (1 %* Rуст +0,06 См) + 0,002 мСм
Режим стабилизации напряжения (CV)
Диапазон установки 0 ... 51 В 0 ... 510 В
Дискретность установки 1 мВ 10 мВ
Погрешность установки ± (0,1 %* Uуст + 0,1% * Uконечн) ± (0,1 %* Uуст + 0,1% * Uконечн)
Режим стабилизации электрической мощности (СР)
Диапазон установки 0 ... 30,6 В 0 ... 306 В
Дискретность установки 1 мВ 10 мВ
Погрешность установки ± (0,6 %* Руст + 1,4 % * Рконечн)
Измерение
Вольтметр 0 - 50 В (разрешение 2 мВ) 0 - 500 В (разрешение 2 мВ)
Погрешность ± (0,1 % * Uизм + 0,1 % * Uконечн) Погрешность ± (0,1 % * Uизм + 0,1 % * Uконечн)
Амперметр 0 - 1,5 А (Разрешение 0,05 мА) 0 - 15 А (Разрешение 0,5 мА)
± (0,2 % * Iизм + 0,1 % * Iконечн) ± (0,2 % * Iизм + 0,3 % * Iконечн)
Общие данные
Напряжение питания 100 ... 240 В ±10 %; 47...63 Гц ± 2 Гц
Интерфейсы USB ( Опция - GPIB ) , Аналоговый порт I / O ( Внешнее управление)
Внутреняя память 100 профилей настроек (запись/ вызов)
Память состояний 0 ячеек (NoNo 0 - 9)
Габаритные размеры 214 x 124 x 400 мм
Масса 7,5 кг
№ Наименование Количество
1 Нагрузка электронная программируемая PEL-73032E 1
2 Сетевой кабель питания 1
3 Руководство по эксплуатации 1
4 Руководство по программированию (на CD - диске) 1
5 Кабель удаленнго подключения GTL - 105 A 1
6 Прижимная шайба терминалов (M6 x2) 1
